想要了解電源濾波器，首先就要從它的結構開始。下面，言必信小編要給大家介紹下電源濾波器的結構，希望對大家有所幫助！

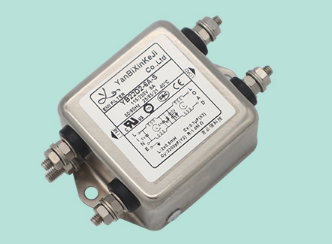

電源濾波器一般都設計為只由電阻、電容及電感組成的被動濾波器，沒有像晶體管之類的主動元件。電源濾波器的上方接電源，電源端有一個共模電感，也就是電源的二條線依同一個方向繞在鐵心上，電源線上若有共模訊號，其在共模電感產生的磁場會相加，因此有較大的阻抗，而差模訊號在共模電感產生的磁場會互相抵消，因此可以流過共模電感。電源流過的電流主要是差模的，但上面也可能會噪聲以差模的形式出現，若要抑制差模噪聲，需要另外使用差模電感，或是各相有個別的電感器。

在電源濾波器上會使用特別的安規解耦電容，分為X電容及Y電容二類：

X電容：抑制差模干擾（電源線之間的干擾）。

Y電容：抑制共模干擾（各組電源線對地之間的干擾）。

由于Y電容提高會使電器的漏電流增加，而電器的漏電流有其規定范圍，因此Y電容不能太大，一般都會比X電容要小。

X電容和Y電容屬于安規電容，即其失效后不會造成電擊，也不會影響人身安全。二者都有自我復原（self-healing）作用，會使局部短路的部份恢復原來的絕緣狀態。

以上就是言必信小編分享的有關“電源濾波器結構”的全部內容，供大家參考!深圳市言必信科技有限公司是一家集電磁兼容(EMC)&電源濾波器(EMI FILTER)的研發，生產，銷售為一體的國家高新技術型企業。公司電源濾波器產品在多個行業和領域得到了廣泛應用，歡迎來電咨詢，咨詢熱線：0755-27147102。
