言必信科技電源濾波器安裝指南

設計制造得很好的電源濾波器，也可能因安裝不當而降低它對EMI信號的抑制能力。電源濾波器的安裝切不可馬馬虎虎，正確安裝請參考以下建議。

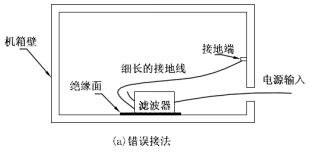

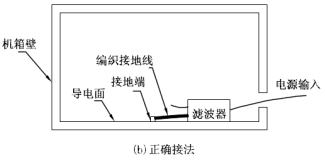

1）：減小接地阻抗

為減小接地阻抗，濾波器應安裝在導電金屬表面或通過編織接地帶與接地點就近相連，避免細長接地導線造成較大的接地阻抗。

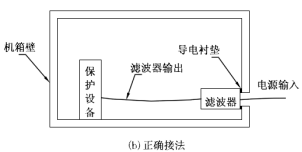

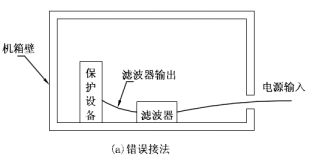

2):濾波器應盡量安裝在設備的入口/出口處。

安裝位置應靠近電源線入口處，盡可能濾除沿著電源線侵入和竄出的電磁干擾

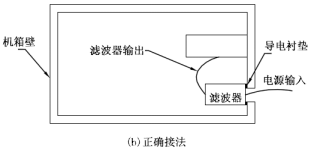

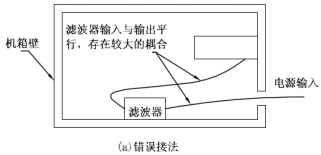

3):避免電磁耦合

一般來說，在電子設備或系統內安裝EMI 濾波器時要注意的是，在捆扎設備電纜時，千萬不能把濾波器（電源）端和（負載）端的電線捆扎在一起， 因為這無疑加劇了濾波器輸入輸出端之間的電磁耦合。嚴重破壞了濾波器和設備屏蔽對EMI 信號的抑制能力。

4）：濾波器接線注意事項

運行的環境條件 運行環境條件指的是濾波器正常使用的情況下：

1.運行溫度：-25℃~+85℃

2.相對濕度：5%~95%，無凝露

3.在存在腐蝕氣體的情況下允許最大相對濕度為60%

維護注意事項

1.一切測試、拆卸工作應在切斷電源5分鐘后進行，這是為了保證濾波器內部元件充分放電。

2.如發現濾波器故障，應首先切斷電源并及時與言必信公司聯系。

特別說明

濾波器在工作過程中會發出類似整流器或變壓器式的噪聲，這是因為電流流過濾波器內部電感線圈引起的，不會影響濾波器的效果，您可放心使用！

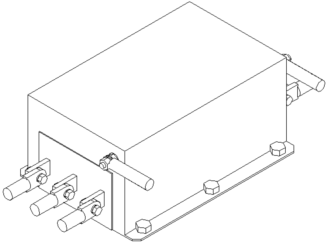

Ⅰ. 5A~250A螺栓式濾波器安裝示意圖

聲明：本公司為保證電性安全，采用純銅螺栓緊固時請參考說明

1 固定

將安裝螺栓穿過濾波器四個安裝孔，安裝至支架或機箱內，并擰緊螺母固定

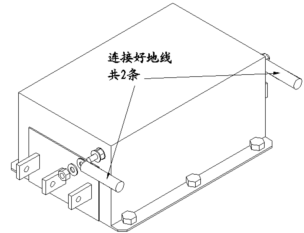

2 接地

將接地螺釘以截面積0.5mm2 以上、長度小于20cm 米的軟線與大地連接。

3 相線連接

取下濾波器相線螺栓上的螺母墊片各1只，將接好線的端子依次安裝在相線螺栓上。注意各端子連線應盡量保證平行,避免交叉.

4 緊固螺栓

緊固螺釘時應先用扳手1固定住根部螺母，再用扳手2 緊固外面螺母（請注意力度，正常情況下墊片和接線端子貼緊后多轉10°即可。如圖;否則可能導致濾波器端子損壞）.其它各相接方法相同。

5 檢查

在通電之前檢查濾波器各個位置的連接及安裝情況。特別注意接地線的連接。檢查無誤后即可加電運行。

Ⅱ. 300A~1200A銅排式濾波器安裝示意圖

1 固定

將固定螺栓穿過濾波器安裝孔，水平安裝至支架或機箱內，并擰緊螺母固定。

2 接地

將輸入及輸出端的兩個接地螺釘分別以截面積16 mm2以上、長度小于5 米的導線與大地連接。

3 相線連接

首先用配套砂紙對濾波器接線銅排的接觸面進行打磨確保良好接觸!!!

將接好線的端子孔與濾波器引出銅排孔對齊,用螺栓穿過,并用兩把扳手分別鉗住螺栓與螺母,用力擰緊.建議使用銅螺栓及銅螺母墊片進行連接.

4 檢查

在通電之前檢查濾波器各個位置的連接及安裝情況。特別注意接地線的連接。檢查無誤后即可加電運行。
